[실기시험] 25년 3회차 소방설비기사 전기 연기감지기 설치기준 도면그리기 답이 뭘까?

올해 3회차 소방설비기사 전기분야 실기시험에서 기억나는데로 참고가 될만한 사항들을

참고할 수 있도록 기록하고 내용을 확인해보고 있습니다.

그중 오늘 정리하는 내용은 정답이라고 안내하는 내용이 두가지로 나뉘어서 저도 정확한 답안여부를

아직 확인할 수 없는 상황인데, 실기합격 발표가 나면 확실히 밝혀질듯 합니다.



다만, 같은 유형의 문제가 2022년도에도 있었던 것으로 나왔고, 올해 답안해석을 해주는

학원의 선생님들의 의견도 찾아서 확인해봤는데, 두개의 의견을 내고 있어서 실제 답안이

어느 한쪽인지, 둘다인지는 후에 다시한번 확인해서 추후 결과를 올려드리려고 하는 점 착오없으시기 바랍니다.



[연기감지기 설치기준으로 도면그리기]

연기감지기 설치와 관련한 주요 기준은 아래와 같습니다.



1 ) 감지기는 복도 및 통로에 있어서는 보행거리 30m(3종은 20m) 마다 계단 및 경사로에 있어서는

15m(3종은 10m)마다 1개 이상으로 할 것.

2 ) 벽 또는 보로부터 0.6m 떨어진 위치에 설치할 것.



총 90m 의 꺾어진 복도에서 2종과 3종의 연기감지기를 표시하고, 거리간격을 표기하는 문제입니다.

기억이 정확하지 않을수도 있지만 2022년 문제와 동일한 것으로 생각됩니다.

이때의 성안당 답안해석을 보면 거리간 30m이내(20m이내)를 써주고, 2종의 경우 마지막 벽간 거리를 15m이내로

쓰고 3종의 경우는 10m이내로 쓰는 것으로 답안이 나와있는거 같습니다.



이번 회차 시험에서 아래와 같이 표기한 분들이 있고, 수치상 정확히 표현이 되었는데,

답안으로 맞다 안맞다가 분분한 상황입니다.

수치상으로 하면 딱 맞아 떨어지기 때문에 따로 이내 표현을 쓰지 않았고, 법규상 '30m마다, 20m마다' 라고

나와있는데, 왜 '이내' 라는 표현을 꼭 써야 한다고 나오는지 저도 조금 이해가 되지는 않습니다.

3종의 경우 20m 씩 분기하고, 마지막 벽간 간격을 5m 로 하면 맞는데 이 것을 '10m이내' 라고 쓰지 않아서

틀렸다고 하는 분들도 있는데, 이점도 이해가 좀 가지 않는 상황이긴 합니다.

그리고 전체 길이가 90m 인데, 이내로 하게 되면 전체 m 수가 맞지않게되는 점도 있습니다.

이와관련한 답안은 이번기회에 정확히 알고가야 할거 같다는 생각입니다.

어디서 '이내', 또는 '이하' 라는 표현이 나왔는지 설치기준을 봐도 잘 모르겠는 부분입니다.

일단, 이내,이하 없이 아래의 도안처럼 했을때 어떤 학원 선생님은 맞다고 하고, 어떤 학원 선생님은 틀린 것이라고

했다고 하니 꼭 확인이 필요할듯 합니다.



제 추정으로는 답안이 맞는다는 생각입니다만 현재 의견들이 분분합니다.





<2종 연기감지기 도면 배치>



답안인지 아닌지 의견이 분분한 내용임

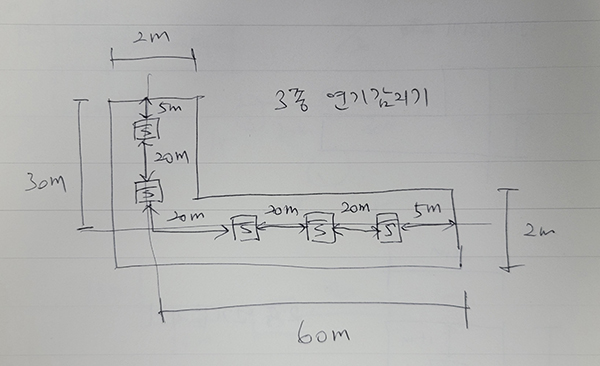

<3종 연기감지기 도면배치>



답안인지 아닌지 의견이 분분한 내용임









이번 3회차 소방설비기사 전기분야 실기시험에서 여러사람들이 의견이 분분해지는 이러한 내용은

사실 좀 규정을 맞춰줄 필요가 있지 않냐는 생각이 듭니다.

일단 예전 과년도 문제에서 답안해설을 보면 m이내, m이하 란 표현이 들어가 있는데 충분히 이해가 되진

않는 부분이었습니다.



이번 차에 대한 이창선교수님의 댓글을 보았는데, 위의 형태로 적었을 경우 답안이 될거 같다고 하셨는데

이 점에 대해서 보다 자세한 해설을 추후 유투브로 올려주시면 좋겠다는 생각이 드는군요.

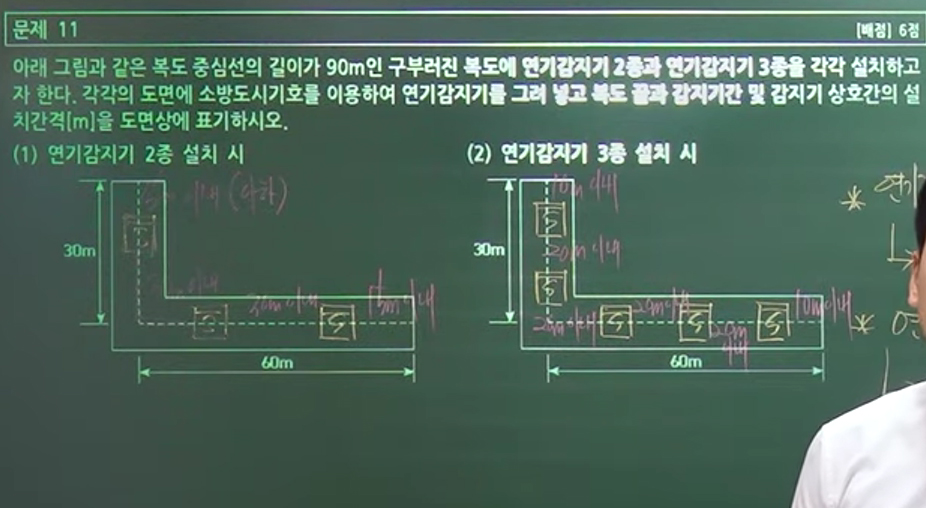

예전 22년1회차 11번 문항에 대한 영상을 찾아봤을때는 몇 m 이내의 형식으로 답안을 주셔서

정확한 답안에 관한 의견이 필요할 거 같습니다.

복도끝의 경우는 기준 보행거리의 절반이내 (이하) 로 하면 된다고 하시면서,
2종의 경우 15m이내, 3종의 경우 10m 이내라고 답안을 설명하셨습니다.











설치기준상 30m마다, 20m 마다 라고 표시되어 있다면, 규정이 정확한거 같은데

그것을 30m이내, 20m 이내 라는 답안으로 표시하는 것이 적절한 것인지 정확한 해석이 필요할 거 같고

저도 관련 해석을 계속 찾아볼 예정입니다.

복도와의 간격에서도 정확히 떨어지는 수치가 있는데, 보행거리 규격의 절반으로 '이내' 를 붙여주는 형태로

답안을 맞추는 것이 설치기준 상 규정이 있는지도 의문이 들었습니다.





이 문제와 관련해선 추후 답안으로 확정된 분들의 의견이 나오면 추가로 정리를 할 예정이니

답안과 관련해서 착오가 없으시기 바랍니다.



다음회차 실기시험을 위해서 정리를 해보는 기록입니다.
